Szybka odpowiedź: jak dopasować złącze do urządzenia gazowego
Właściwe złącze urządzenia gazowego ze stali nierdzewnej wybiera się poprzez dopasowanie trzech elementów jednocześnie: średnicy wlotu urządzenia, fizycznej odległości pomiędzy urządzeniem a zaworem odcinającym oraz rodzaju gwintu końcowego wymaganego w lokalnej instalacji. W przypadku większości domowych instalacji gazowych a Średnica nominalna 1/2 cala Rura gazowa falista ze stali nierdzewnej o długości od 24 do 48 cali obejmuje typowe układy kuchni. Suszarki gazowe zazwyczaj wykorzystują tę samą średnicę 1/2 cala, ale na dłuższym odcinku wynoszącym około 48 do 60 cali, dzięki czemu urządzenie można pociągnąć do przodu w celu czyszczenia. Gazowe podgrzewacze wody często wymagają złącza 3/8 cala lub 1/2 cala, w zależności od wejścia BTU urządzenia. Sprawdzenie tabliczki znamionowej urządzenia lub instrukcji montażu pod kątem wymaganego rozmiaru wlotu przed zamówieniem złącza to pojedynczy krok, który pozwala uniknąć większości niedopasowań wymiarowych.
W poniższych sekcjach omówiono logikę wymiarowania, gatunek materiału, standardowe długości, konstrukcję, zwyczaje instalacyjne oraz zestaw często zadawanych pytań zebranych z rzeczywistych rozmów zakupowych dotyczących rur falistych ze stali nierdzewnej do podłączania urządzeń gazowych.
Z czego wykonane jest złącze gazu falistego ze stali nierdzewnej

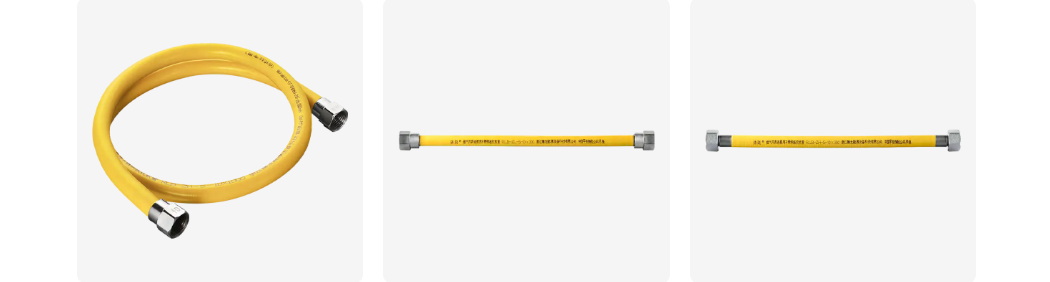

Złącze do urządzeń gazowych ze stali nierdzewnej należy do rodziny węży metalowych. W jej rdzeniu znajduje się falista rura ze stali nierdzewnej, uformowana z pierścieniowym (w kształcie pierścienia) lub spiralnym wzorem pofałdowania, dzięki czemu metalowa rura może zginać się i zginać bez pękania. Ten elastyczny rdzeń jest zwykle owinięty w wytłaczaną miękką osłonę z PVC, która jest trudnopalna i odporna na działanie promieni ultrafioletowych, chroniąc metal pod spodem przed ścieraniem, tłuszczem kuchennym i ogólnym zużyciem. Gwintowane końcówki są przymocowane po obu stronach, dzięki czemu złącze może łączyć sztywny przewód gazowy lub zawór odcinający na jednym końcu z własnym wlotem gazu urządzenia na drugim.
Rury karbowane ze stali nierdzewnej do podłączania urządzeń gazowych są powszechnie produkowane Stal nierdzewna klasy 304 lub 304L , wybrana ze względu na równowagę odporności na korozję, spawalność i długoterminową odporność na starzenie w porównaniu ze zwykłą stalą węglową. Ponieważ rura jest raczej falista niż gładka, może pochłaniać niewielkie ilości wibracji i rozszerzalności cieplnej na złączu, co zmniejsza naprężenia na połączeniach gwintowanych podczas normalnego użytkowania, serwisowania lub wymiany urządzenia.
W przeciwieństwie do sztywnych rur z czarnego żelaza, elastyczny przewód gazowy ze stali nierdzewnej nie wymaga cięcia, gwintowania ani zginania na miejscu. Instaluje się go jako gotowy zespół, co jest jednym z powodów, dla których karbowane węże gazowe ze stali nierdzewnej stały się powszechnym wyborem do łączenia urządzeń gospodarstwa domowego, które czasami wymagają przeniesienia w celu czyszczenia lub serwisowania, takich jak kuchenki i suszarki.
Wewnątrz złącza: podstawowe komponenty i sposób ich dopasowania
Poniższy schemat przedstawia główne części typowego złącza gazowego z tektury falistej ze stali nierdzewnej, z częściowo pokazanym płaszczem ochronnym, tak aby widoczny był znajdujący się pod nim rdzeń falisty.
- Nakrętka końcowa - wchodzi w gwint zaworu odcinającego urządzenie lub kurka gazowego.
- Rdzeń rury falistej ze stali nierdzewnej - przewód nośny, pofałdowany, aby umożliwić zginanie bez załamań.
- Kurtka ochronna z PCV - chroni metalowy rdzeń przed ścieraniem, wilgocią, tłuszczem i promieniowaniem ultrafioletowym.
- Złącze gwintowe - gwint zewnętrzny lub wewnętrzny o rozmiarze odpowiadającym używanym regionalnym standardom hydraulicznym.
- Podkładka uszczelniająca - tworzy szczelne uszczelnienie w miejscu styku złącza z zaworem lub portem urządzenia.
Kluczowe czynniki, które należy sprawdzić przed wyborem złącza
Średnica i przepustowość gazu
Wewnętrzna średnica elastycznej rurki gazowej ze stali nierdzewnej określa, ile gazu może przez nią przejść na minutę. Niewymiarowe złącze w urządzeniu o wysokim BTU może ograniczać przepływ i wpływać na wydajność palnika, natomiast zbyt duże złącze po prostu marnuje miejsce na prowadzenie, nie zwiększając przy tym korzyści. Dopasowanie średnicy złącza do złącza wlotowego urządzenia jest punktem wyjścia, a nie późniejszą refleksją.
Długość całkowita i odległość trasy
Pomiar rzeczywistej odległości od zaworu odcinającego do wlotu urządzenia, łącznie z zagięciami wokół szafek lub wnęk ściennych, pozwala uniknąć zamawiania złącza, które jest zbyt krótkie, aby można było dosięgnąć, lub tak długie, że nadmiar luzu musiałby zostać zwinięty za urządzeniem.
Typ mocowania końcowego i standard gwintu
Złączki kielichowe, gwinty rurowe żeliwne (MIP) i żeńskie (FIP) są powszechnymi konfiguracjami. Gwint wylotowy zaworu i gwint wlotowy urządzenia nie zawsze pasują, więc potwierdzenie obu końcówek przed zakupem zapobiega konieczności późniejszego zakupu adaptera.
Klasa materiału i grubość ścianki
Złącze gazowe ze stali nierdzewnej 304 jest powszechnym punktem odniesienia do zastosowań w pomieszczeniach mieszkalnych i lekkich obiektach komercyjnych ze względu na jego odporność na korozję w typowych środowiskach kuchni i pomieszczeń gospodarczych. Grubość ścianki wpływa zarówno na elastyczność, jak i tolerancję ciśnienia, dlatego w przypadku instalacji komercyjnych o większych obciążeniach może być konieczna rura o grubszych ściankach.
Ocena ciśnienia roboczego
Każde złącze jest przystosowane do maksymalnego ciśnienia roboczego. Przyłącza domowych urządzeń na gaz ziemny i propan zazwyczaj działają przy niskim ciśnieniu, ale komercyjne urządzenia kuchenne lub większe przyłącza regulatorów mogą pracować przy wyższym ciśnieniu, co wymaga zastosowania złącza o odpowiednich parametrach.
Przewodnik po rozmiarach złączy według typu urządzenia gazowego
Poniższa tabela podsumowuje typowe średnice nominalne i zakresy długości spotykane w powszechnych urządzeniach gazowych do użytku domowego i lekkiego komercyjnego. Rzeczywiste wymagania należy zawsze sprawdzić w odniesieniu do instrukcji konkretnego urządzenia, ponieważ parametry wyjściowe różnią się w zależności od modelu.
| Typ urządzenia | Typowa średnica nominalna | Typowy zakres długości | Wspólne złącze końcowe |
|---|---|---|---|
| Kuchenka gazowa / płyta kuchenna | 1/2 cala | 24–48 cali | Flara lub MIP |
| Gazowy podgrzewacz wody | 3/8 - 1/2 cala | 24–36 cali | Flara |
| Suszarka gazowa | 1/2 cala | 48-60 cali | Flara lub MIP |
| Gazomierz/Regulator | 3/4 - 1 cal | 12–24 cale | MIP/FIP |
| Grzejnik ścienny/pomieszczeniowy | 3/8 cala | 18–36 cali | Flara |
| Grill zewnętrzny / grzejnik tarasowy | 1/2 cala | 36–60 cali | Flara or quick connect |
Długości standardowe i jak wybrać właściwą
Węże gazowe z tektury falistej ze stali nierdzewnej są powszechnie dostępne w zestawie o standardowych długościach, dzięki czemu instalatorzy mogą wybrać najbardziej dopasowane, zamiast zamawiać je na zamówienie dla każdego zadania. Praktycznym podejściem jest zmierzenie odległości w linii prostej od wylotu zaworu do wlotu urządzenia, dodanie niewielkiego naddatku na delikatne zagięcie zamiast ciasnego narożnika i zaokrąglenie w górę do następnej dostępnej długości w magazynie. Pozostawienie złącza lekko luźnego, a nie naprężonego, umożliwia pociągnięcie urządzenia do przodu w celu czyszczenia lub serwisowania bez obciążania końcówek.
Ogólnie odradza się zwijanie długiego złącza w celu wykorzystania niewykorzystanego luzu. Powtarzające się ciasne zwijanie może spowodować usztywnienie fałd na przestrzeni lat przemieszczania się urządzenia, dlatego lepiej wybrać długość odpowiadającą rzeczywistej odległości ułożenia niż kupować produkty o dużych rozmiarach i zwijać nadmiar.
Stal nierdzewna 304 w porównaniu z innymi popularnymi materiałami na rury
Złącze gazowe ze stali nierdzewnej 304 jest preferowane do użytku w pomieszczeniach z urządzeniami gazowymi, głównie ze względu na zawartość chromu i niklu, który tworzy cienką pasywną warstwę tlenku na powierzchni, odporną na plamy i wżery w typowym powietrzu w kuchni lub pomieszczeniu gospodarczym. W porównaniu ze stalą nierdzewną 201, która w celu obniżenia kosztów zastępuje część niklu manganem, gatunek 304 ogólnie lepiej wytrzymuje długotrwałe narażenie na wilgoć i łagodne domowe środki czyszczące. Ocynkowana stal węglowa, czasami spotykana w starszym lub tańszym sprzęcie, opiera się na powłoce cynkowej, która z czasem może się zużywać, w wyniku czego leżąca pod nią stal staje się narażona na korozję.
Elastyczna rura gazowa ze stali nierdzewnej w gatunku 304 lub 304L ma również tendencję do lepszego zachowywania swojej elastyczności podczas powtarzających się cykli zginania, ponieważ pofałdowania są mniej podatne na utwardzanie i pękanie w porównaniu z cieńszymi lub niższymi alternatywami.
| Własność | Stal nierdzewna 304 Steel | 201 Stal nierdzewna Steel | Ocynkowane Steel |
|---|---|---|---|
| Odporność na korozję | Wyżej | Umiarkowane | Opuść po zużyciu powłoki |
| Elastyczność Retention | Dobrze | Dobrze | Umiarkowane |
| Typowe zastosowanie w pomieszczeniach zamkniętych | Powszechne | Powszechne in budget lines | Dziś mniej powszechne |
Odporność na korozję i długoterminowa wydajność w eksploatacji
Chrom zawarty w stali nierdzewnej 304 i 304L tworzy samonaprawiającą się pasywną warstwę tlenku na powierzchni rury. Gdy powierzchnia zostanie zarysowana podczas przenoszenia lub instalacji, folia ma tendencję do samoczynnego odkształcania się pod wpływem normalnego narażenia na działanie powietrza, co jest jednym z powodów, dla których rury karbowane ze stali nierdzewnej do podłączania urządzeń gazowych są nadal wybierane zamiast zwykłych zamienników ze stali węglowej w kuchniach i pomieszczeniach gospodarczych, gdzie często występuje wilgoć i sporadyczne zachlapania.
Środowisko instalacji ma nadal wpływ na długoterminową wydajność. Długotrwały bezpośredni kontakt ze środkami czyszczącymi na bazie chloru, słonym powietrzem w pobliżu posiadłości przybrzeżnych lub stojącą wodą gromadzącą się wokół złącza może stopniowo wpływać na stal nierdzewną przez wiele lat. Utrzymywanie złącza z dala od stref rozprysków agresywnych środków chemicznych i zapewnienie odpowiedniej wentylacji w miejscu instalacji zapewnia dłuższą żywotność.
Najlepsze praktyki dotyczące instalacji i obsługi
- Przed wymontowaniem starego złącza należy odciąć dopływ gazu na zaworze głównym lub urządzeniu.
- Przed montażem sprawdź nowy elastyczny przewód gazowy ze stali nierdzewnej pod kątem załamań, wgnieceń lub uszkodzeń transportowych.
- Unikaj zagięć ciaśniejszych niż minimalny promień zgięcia złącza, ponieważ ostre zagięcia mogą osłabić pofałdowania.
- Podczas dokręcania obracaj nakrętkę końcową, zamiast skręcać korpus rury, co zapobiega naprężeniom fałd.
- Należy używać klucza o odpowiedniej wielkości i unikać nadmiernego dokręcania połączeń gwintowych w stopniu większym niż jest to konieczne do zapewnienia dokładnego uszczelnienia.
- Po montażu przeprowadź kontrolę baniek mydlanych i wody na każdym złączu, aby upewnić się, że nie ma wycieków przed przywróceniem przepływu gazu.
- Poprowadź złącze z dala od ścieżek płomieni palnika, obszarów ociekających piekarnikiem i ruchomych elementów suszarki, aby uniknąć nagrzania lub zużycia mechanicznego.
Typowe błędy, których należy unikać przy wyborze złącza
- Ponowne użycie starego złącza w nowo zainstalowanym urządzeniu zamiast montowania nowego, dopasowanego do nowego urządzenia.
- Wybór średnicy mniejszej niż wymagana jest średnica wlotu urządzenia, co może ograniczyć przepływ gazu do palnika.
- Poprowadzenie złącza przez szczelinę w drzwiach szafki lub ścieżkę szuflady, gdzie z biegiem czasu może zostać wielokrotnie przyciśnięte.
- Ignorowanie minimalnego promienia zgięcia określonego przez producenta podczas wciskania złącza w ciasną przestrzeń za urządzeniem.
- Mieszanie niekompatybilnych typów gwintów z improwizowanymi adapterami zamiast pozyskiwania złącza z odpowiednią końcówką.
- Pominięcie kontroli szczelności po montażu, która jest szybkim krokiem potwierdzającym, że każde złącze jest prawidłowo uszczelnione.
O technologii urządzeń energetycznych Zhejiang Zhenlong
Zhejiang Zhenlong Energy Equipment Technology Co., Ltd. bada, produkuje i przetwarza sprzęt energetyczny, a jego asortyment obejmuje węże metalowe, elementy rurociągów gazu ziemnego, armaturę wodno-kanalizacyjną, wyroby sanitarne, zawory, produkty z tworzyw sztucznych i sprzęt. Firma działa w zakładzie w Yuyao, Ningbo, Zhejiang, zajmującym powierzchnię około 40 akrów i budynkiem fabrycznym o powierzchni około 30 000 metrów kwadratowych.
Możliwości produkcyjne obejmują 30 linii do spawania i formowania wraz z 2 nieprzerwanymi liniami pieców do topienia wodoru w stanie stałym, wspieranych przez sprzęt testujący, taki jak spektrometr do analizy materiałów metalowych z bezpośrednim odczytem i tester szczelności przepływu używany do sprawdzania gotowych zespołów przed opuszczeniem fabryki. Jako producent złączy gazowych ze stali nierdzewnej i dostawca złączy gazowych ze stali nierdzewnej, firma produkuje rury karbowane ze stali nierdzewnej do łączenia urządzeń gazowych wraz z powiązanymi metalowymi produktami złącznymi do węży i rur, przy wsparciu wewnętrznego zespołu badawczego, projektowego i produkcyjnego.
Pracując jako producent elastycznych złączy gazowych, Zhejiang Zhenlong Energy Equipment Technology w dalszym ciągu buduje relacje oparte na współpracy z partnerami zarówno w kraju, jak i za granicą, wokół wspólnych celów produkcyjnych.
Często zadawane pytania
Pytanie 1. Co to jest złącze gazowe ze stali nierdzewnej?
Elastyczny zespół węża metalowego łączący zawór zasilania gazem z wlotem urządzenia, zbudowany wokół falistego rdzenia rurowego ze stali nierdzewnej 304 lub 304L z ochronnym płaszczem z PCV i gwintowanymi końcówkami.
Pytanie 2. Co to jest falista rura gazowa ze stali nierdzewnej?
Prążkowana metalowa rurka w kształcie harmonijki pośrodku złącza. Jego pierścieniowe lub spiralne pofałdowania zapewniają elastyczność rury, jednocześnie bezpiecznie utrzymując ciśnienie gazu na całej jej długości.
Pytanie 3. Co to jest elastyczne złącze urządzenia gazowego?
Dowolne złącze zaprojektowane tak, aby zginało się i zginało podczas instalacji i ruchu urządzenia, w przeciwieństwie do sztywnych rur z czarnego żelaza lub miedzi. Złącza faliste ze stali nierdzewnej są najczęstszą elastyczną opcją stosowaną w pomieszczeniach zamkniętych.
Pytanie 4. Do czego służą złącza gazowe ze stali nierdzewnej?
Podłączenie stałej linii gazowej lub zaworu odcinającego do domowych i komercyjnych urządzeń gazowych, umożliwiające niewielki zakres ruchu w celu czyszczenia, serwisowania lub wymiany urządzenia.
Pytanie 5. W jakich urządzeniach stosowane są złącza gazowe?
Kuchenki gazowe i płyty kuchenne, piekarniki, bezzbiornikowe i akumulacyjne podgrzewacze wody, suszarki do ubrań, grzejniki ścienne lub przestrzenne, kominki gazowe, liczniki i sprzęt do gotowania na świeżym powietrzu, taki jak grille i grzejniki tarasowe.
Pytanie 6. Jaka jest różnica między wężem gazowym a złączem gazowym?
Te dwa terminy często opisują ten sam produkt. Złącze zwykle odnosi się do stałego, zgodnego z przepisami zespołu łączącego urządzenie z zaworem odcinającym, podczas gdy wąż może czasami opisywać bardziej ogólną elastyczną rurkę.
Pytanie 7. Jakiego rozmiaru złącze gazowe potrzebuję?
Prawidłowy rozmiar zależy od średnicy złącza wlotowego urządzenia, jego zapotrzebowania w BTU i fizycznej odległości od zaworu odcinającego. Najbardziej niezawodnym miejscem do sprawdzenia jest tabliczka znamionowa urządzenia lub instrukcja instalacji.
Pytanie 8. Jakiego rozmiaru złącze gazowe jest używane w kuchence gazowej?
Większość domowych kuchenek gazowych i płyt kuchennych wykorzystuje złącze o średnicy nominalnej 1/2 cala, zwykle o długości od 24 do 48 cali, chociaż w niektórych modelach może być wymagany inny rozmiar, jak podano w instrukcji.
Pytanie 9. Jakiego rozmiaru złącze gazowe stosuje się w suszarce gazowej?
Suszarki gazowe powszechnie wykorzystują również złącze o średnicy nominalnej 1/2 cala, zwykle o większej długości, około 48 do 60 cali, dzięki czemu suszarkę można wyciągnąć w celu uzyskania dostępu do łapacza kłaczków i czyszczenia.
