Rury faliste ze stali nierdzewnej lub rury miedziane do przewodów gazowych
Rurki faliste ze stali nierdzewnej do rur gazowych ogólnie zapewnia szybszą instalację i lepszą elastyczność wokół przeszkód w porównaniu ze sztywną rurą miedzianą, podczas gdy rura miedziana pozostaje znajomym wyborem, cenionym ze względu na długą historię instalacji i proste metody łączenia. Żaden z materiałów nie jest ogólnie lepszy, a właściwy wybór zależy w dużej mierze od układu budynku, złożoności tras oraz tego, jak system rurociągów gazowych musi przebiegać przez ściany, podłogi i ciasne przestrzenie.
Obydwa materiały służą temu samemu podstawowemu celowi, czyli bezpiecznemu transportowi gazu z punktu dostawy do urządzeń, ale podchodzą do tego zadania zupełnie inaczej. Rury faliste wyginają się ręcznie wokół elementów szkieletu i narożników, podczas gdy rury miedziane opierają się na ciętych odcinkach połączonych ze sobą pod stałymi kątami za pomocą dedykowanego Armatura do rur gazowych .
Z czego wykonane są faliste rury ze stali nierdzewnej

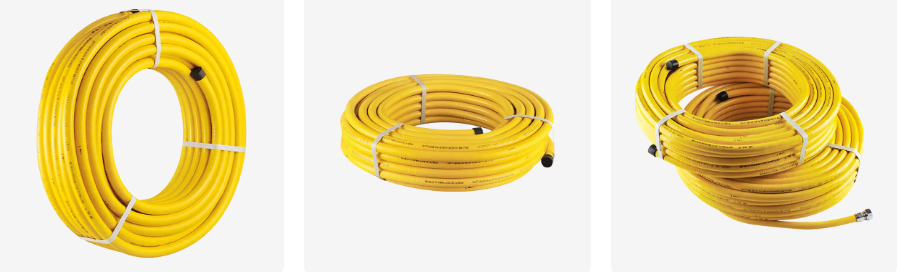

Rurki faliste ze stali nierdzewnej, często skracane do CSST, to elastyczna metalowa rura utworzona z prążkowanym, falistym wzorem ściennym, a nie z gładką powierzchnią. Ta falista ścianka nadaje rurce elastyczność, umożliwiając jej wielokrotne zginanie bez załamywania i osłabiania, tak jak rura o gładkich ściankach poddana byłaby temu samemu naprężeniu.
Typowe warstwy konstrukcyjne
- Rura rdzeniowa z falistej stali nierdzewnej przenosząca przepływ gazu
- Ochronny płaszcz zewnętrzny, często żółty, chroniący rdzeń przed ścieraniem
- Końcówki zaciskane lub łączone mechanicznie z końcami rurek
- Elementy łączące lub uziemiające wbudowane w punkty połączeń armatury
Dla porównania rura miedziana to sztywna rura o gładkich ściankach, która wymaga przycięcia na dokładną długość i połączenia za pomocą połączeń lutowanych, lutowanych lub kielichowanych przy każdej zmianie kierunku, co w naturalny sposób zwiększa liczbę połączeń w typowym odcinku w porównaniu z rurą elastyczną.
Bezpośrednie porównanie podstawowych właściwości
Poniższa tabela zestawia dwa materiały według właściwości, które mają największe znaczenie przy planowaniu instalacji rurociągów gazowych.
| Własność | Rurki faliste ze stali nierdzewnej | Miedziana rura |
|---|---|---|
| Elastyczność | Wysoki, pochyla się ręcznie wokół przeszkód | Sztywny, wymaga okuć do zmiany kierunku |
| Łączna liczba na bieg | Mniej połączeń na długich dystansach | Więcej połączeń w każdym punkcie zgięcia |
| Odporność na korozję | Mocna konstrukcja ze stali nierdzewnej | Dobre, chociaż mają na to wpływ pewne warunki glebowe i wodne |
| Metoda instalacji | Mechaniczne złącza zaciskane lub zaciskane | Lutowanie, lutowanie twarde lub złączki kielichowe |
| Trasowanie poprzez kadrowanie | Proste, łatwo przechodzi przez wywiercone otwory | Wymaga dokładnego pomiaru i cięcia |
Różnice w czasie instalacji w typowych seriach
Elastyczność przekłada się bezpośrednio na szybkość montażu, ponieważ mniej połączeń oznacza mniej punktów połączeń do przygotowania i przetestowania. Poniższy wykres słupkowy odzwierciedla ogólny wzór względnego czasu instalacji dla typowych długości odcinków.
Długie odcinki z wieloma zmianami kierunku zwykle wykazują największą przerwę czasową między dwoma materiałami, ponieważ każde zagięcie odcinka miedzianego dodaje dopasowanie, nacięcie i połączenie, które należy sprawdzić, podczas gdy odcinek falisty po prostu wygina się wokół tej samej przeszkody.
Czynniki trwałości w wieloletnim okresie użytkowania
Długoterminowa wydajność zależy od tego, jak każdy materiał reaguje na wibracje, niewielkie ruchy podłoża i powtarzające się zmiany temperatury. Poniższy wykres kolumnowy przedstawia ogólny wzór trwałości dla tych czynników naprężenia.
Elastyczna konstrukcja ścianek rur falistych ma tendencję do pochłaniania niewielkich ruchów i wibracji łatwiej niż sztywna instalacja rurowa, co jest jednym z powodów, dla których CSST stał się powszechnym wyborem w przypadku rur falistych ze stali nierdzewnej do instalacji gazu ziemnego w obszarach o większym ruchu budynków lub aktywności sejsmicznej.
Ogólne porównanie wydajności w oparciu o kluczowe czynniki
Połączenie kilku czynników w jeden widok pomaga wyjaśnić, dokąd prowadzi każdy materiał. Poniższy wykres radarowy porównuje faliste rury ze stali nierdzewnej z rurami miedzianymi w oparciu o pięć powszechnie ważonych współczynników.
Rury faliste generalnie zapewniają szybkość montażu, elastyczność i tolerancję na wibracje, podczas gdy rury miedziane od dawna zapewniają prostotę połączeń dla instalatorów, którzy są bardziej zaznajomieni z tradycyjnymi połączeniami lutowanymi.
Złączki stosowane z rurami falistymi i rurami miedzianymi
Złączki do rur gazowych różnią się znacznie w obu systemach. Rurki faliste zazwyczaj łączą się za pomocą złączek mechanicznych, które zaciskają się lub ściskają wokół końca rury, tworząc uszczelnienie bez wytwarzania ciepła i płomienia. Rury miedziane opierają się na połączeniach lutowanych, połączeniach lutowanych lub łącznikach kielichowych, z których każde wymaga starannego przygotowania powierzchni i precyzyjnej techniki.
Typowe typy złączek według materiału
- Złączki zaciskane, powszechne w połączeniach końcowych rur falistych
- Złączki zaciskowe stosowane zarówno w przejściach rurowych, jak i rurowych
- Złączki kielichowe, powszechne tam, gdzie rura miedziana łączy się ze złączami urządzeń
- Połączenia lutowane lub lutowane, stosowane wzdłuż sztywnych rur miedzianych
- Złączki przejściowe, łączenie rur lub rur z różnymi rodzajami materiałów
Wybór złączki musi odpowiadać zarówno specyfikacji rur lub rurek, jak i zamierzonym warunkom użytkowania, ponieważ złączka dobrana odpowiednio do jednej średnicy nie będzie niezawodnie uszczelniać rury lub rurki o niedopasowanym rozmiarze.
Rozważania dotyczące rozmiaru i trasowania dla każdego materiału
Wybór średnicy zależy od zapotrzebowania na przepływ gazu, obciążenia urządzenia i całkowitej długości przebiegu. Rury faliste ze stali nierdzewnej są powszechnie dostępne w różnych średnicach nominalnych, odpowiednich do rurociągów gazowych w budynkach mieszkalnych i małych obiektach komercyjnych, podczas gdy w przypadku rur miedzianych wymiarowanie odbywa się według podobnego podejścia opartego na zapotrzebowaniu, przy użyciu standardowych nominalnych rozmiarów rur.
Zachowanie przy routingu to miejsce, w którym oba materiały różnią się najbardziej. Trawa falista może przechodzić przez wiele elementów ramy przy użyciu ciągłej długości ze znacznie mniejszą liczbą przystanków, co upraszcza planowanie elastycznych rur ze stali nierdzewnej zarówno dla projektów HVAC, jak i ogólnych projektów związanych z dostawą gazu. Prowadzenie rur miedzianych zwykle przynosi korzyści, jeśli zaplanujesz z wyprzedzeniem punkty zagięcia, ponieważ po zainstalowaniu każda zmiana kierunku staje się stałym miejscem montażu.
Gdzie każdy materiał jest powszechnie stosowany
Obydwa materiały występują w instalacjach gazowych w budynkach mieszkalnych i obiektach użyteczności publicznej, chociaż wzorce ich wykorzystania zwykle zależą od typu budynku i złożoności trasy.
- Rury faliste do wewnętrznej dystrybucji gazu w budynkach mieszkalnych o konstrukcji szkieletowej
- Rury faliste do CSST do systemów propanu w dodatkowych konfiguracjach paliwowych
- Rura miedziana do odsłoniętych odcinków, gdzie preferowany jest sztywny wygląd wykończenia
- Rura miedziana do krótszych odcinków przy minimalnych zmianach kierunku
- Rury faliste do projektów renowacyjnych, gdzie dostęp do ram jest ograniczony
Zespoły projektowe zaopatrujące się za pośrednictwem uznanego dostawcy falistych rur gazowych często wybierają rury specjalnie do prac renowacyjnych, ponieważ przeciągnięcie elastycznej rury przez istniejące ściany pozwala uniknąć rozbiórki, która zwykle wymagałaby sztywnej miedzianej trasy.
O technologii urządzeń energetycznych Zhejiang Zhenlong
Zhejiang Zhenlong Energy Equipment Technology Co., Ltd. zajmuje się badaniami, rozwojem, produkcją i przetwarzaniem sprzętu energetycznego, pracującego z metalowymi wężami, rurociągami gazu ziemnego, armaturą wodno-kanalizacyjną, urządzeniami sanitarnymi, zaworami, produktami z tworzyw sztucznych i sprzętem. Siedziba firmy znajduje się w Yuyao, Ningbo, Zhejiang i zajmuje powierzchnię 40 akrów z rozpiętym budynkiem fabrycznym 30 000 metrów kwadratowych .
Możliwości produkcyjne obejmują 30 linii produkcyjnych do spawania i formowania wraz z nieprzerwanymi liniami pieców wodorowych do topienia ciała stałego i sprzętem do testowania materiałów, zapewniającym stałą wydajność linii produktów z falistej stali nierdzewnej i złączek rurowych. Jako dostawca falistych rur ze stali nierdzewnej do rur gazowych i firma z branży złączy do rur gazowych, Zhenlong współpracuje z zespołem badawczo-rozwojowym, projektowym i produkcyjnym obsługującym programy OEM dotyczące rur falistych ze stali nierdzewnej oraz niestandardowe programy rurek falistych ze stali nierdzewnej dla partnerów z wielu regionów.
Często zadawane pytania
Jest to elastyczna metalowa rura o prążkowanym wzorze ściany, używana do przesyłania gazu przez budynek z mniejszą liczbą połączeń niż sztywna rura.
Służy do dystrybucji gazu w budynkach mieszkalnych i małych obiektach komercyjnych, kierując zasilanie z licznika lub kolektora do poszczególnych urządzeń.
Tak, faliste rury ze stali nierdzewnej są szeroko stosowane do dystrybucji gazu ziemnego w budynkach mieszkalnych i lekkich budynkach komercyjnych.
Tak, rury faliste są również stosowane w instalacjach propanu, zgodnie z tym samym ogólnym podejściem do prowadzenia i montażu, co w przypadku instalacji gazu ziemnego.
Prawidłowo zainstalowane rury są przeznaczone do długotrwałej pracy, a konstrukcja ze stali nierdzewnej umożliwia długotrwałe użytkowanie w normalnych warunkach.
Tak, rdzeń ze stali nierdzewnej zapewnia dużą odporność na korozję w porównaniu z wieloma tradycyjnymi materiałami rurowymi.
Rury faliste są produkowane tak, aby wytrzymać typowe zakresy ciśnień gazu w budynkach mieszkalnych i komercyjnych w ramach specyfikacji znamionowej.
Dostępne są przewody o różnych średnicach nominalnych, dostosowanych do różnych wymagań dotyczących przepływu i obciążeń urządzeń.
Mechaniczne złączki zaciskane i zaciskane to najczęstsza metoda łączenia, uszczelniająca rurkę bez lutowania lub lutowania twardego.
