Rurki faliste ze stali nierdzewnej (CSST) jest obecnie jednym z najpowszechniejszych sposobów dostarczania gazu ziemnego do budynków mieszkalnych i komercyjnych. Jednak o bezpieczeństwie CSST nie decyduje pojedynczy wynik testu lub certyfikat. W praktyce bezpieczny system CSST to połączenie czterech rzeczy: odporności na korozję i trwałości zmęczeniowej samej stali nierdzewnej, precyzji procesu karbowania, jakości złączek i zaworów zainstalowanych na każdym końcu oraz połączenia elektrycznego i ochrony mechanicznej zastosowanej podczas instalacji. Jeśli którekolwiek z tych ogniw jest słabe, cała linia gazowa staje się zagrożona, niezależnie od tego, jak dobrze rura wygląda na zewnątrz.
Co faktycznie obejmuje bezpieczeństwo CSST
CSST to ciągła, elastyczna rura ze stali nierdzewnej z falistym profilem ściennym. W wielu zastosowaniach zastępuje sztywną rurę z czarnego żelaza, ponieważ jest szybsza w układaniu, ma mniej połączeń i może lepiej absorbować osiadanie budynków i ruchy sejsmiczne niż sztywna rura. Mniej połączeń oznacza mniej potencjalnych punktów nieszczelności, co jest głównym argumentem dotyczącym bezpieczeństwa firmy CSST.
Jednak rozmowa na temat bezpieczeństwa rzadko kończy się na samej rurce. Kompletna instalacja CSST obejmuje złącza, zawory kulowe, trójniki, puszki ścienne, tuleje ochronne i przewód łączący. Przeglądy incydentów branżowych wielokrotnie pokazują, że większość wycieków gazu występuje na połączeniach końcowych, a nie na dłuższym odcinku rury falistej. Dlatego A bezpieczny system CSST należy oceniać jako kompletny zespół , od gazomierza lub kolektora do wlotu urządzenia.
Dlaczego sama rura nie wystarczy
Specyfikatory czasami skupiają się tylko na gatunku stali nierdzewnej i grubości ścianki, a następnie zakładają, że cały system jest bezpieczny. Ale rura jest tak niezawodna, jak jej zakończenia. Niedopasowane złącze, zbyt mocno dokręcona nakrętka, niezabezpieczone zagięcie lub brak połączeń elektrycznych mogą zniszczyć zalety materiałowe stali nierdzewnej 304. Planując instalację CSST, spójrz od tyłu na urządzenie: co będzie miało kontakt z gazem, co utrzyma połączenie i w jaki sposób przewód będzie chroniony w miejscu, w którym przechodzi przez ściany lub szafki.
Bezpieczeństwo na poziomie materiału: gatunek stali nierdzewnej, pofałdowanie i korozja
Bezpieczeństwo CSST zaczyna się w młynie. Większość wysokiej jakości produktów CSST jest wykonana z austenitycznej stali nierdzewnej 304, gatunku o dobrze udokumentowanej odporności na korozję ogólną, dobrej wytrzymałości w niskich temperaturach i stabilnych właściwościach mechanicznych w szerokim zakresie temperatur roboczych. W przypadku zastosowań gazowych wartością bazową jest 304; w przypadku agresywnych środowisk przybrzeżnych lub przemysłowych niektóre projekty przechodzą na 316 lub dodają odporną na korozję warstwę zewnętrzną.
Profil falisty to nie tylko cecha elastyczności. Powtarzające się pierścieniowe pofałdowania rozkładają naprężenia zginające na większej powierzchni, co łagodzi wpływ wibracji urządzeń gazowych i zapobiega miejscowym naprężeniom w jednym punkcie. Jeśli stopień i głębokość pofałdowania są stale zapewniane, rura wykazuje również przewidywalne zachowanie zmęczeniowe przez wiele lat cykli ciśnienia. Nasz przegląd inżynieryjny jak konstrukcja falista zmniejsza ryzyko wycieku wyjaśnia, dlaczego geometria jest tak samo ważna jak metalurgia.
Powyższy wykres odzwierciedla typowy wzór z raportów o awariach w terenie: największe ryzyko stanowią zagrożenia związane z najwyższą energią, takie jak wyładowania łukowe wywołane piorunem w systemie niezwiązanym, podczas gdy podstawowy materiał ze stali nierdzewnej rzadko jest główną przyczyną awarii. Rzeczywisty poziom ryzyka zależy w dużej mierze od środowiska instalacji.
Zagadnienia korozji w rzeczywistych instalacjach
Stal nierdzewna 304 może ulegać pękaniu wżerowemu lub korozyjnemu naprężeniowemu pod wpływem chlorków w podwyższonych temperaturach. Słone powietrze z wybrzeża, sole odladzające wnoszone do garaży lub chemikalia czyszczące przechowywane w pobliżu instalacji gazowej mogą stworzyć mikrośrodowisko bogate w chlorki. W takich sytuacjach a wąż gazowy ze stali nierdzewnej odporny na korozję z ulepszoną ochroną ze stopu jest lepszym wyborem niż standardowa żółta rurka pokryta PVC. Metoda produkcji również ma znaczenie: gładka powierzchnia uzyskana w wyniku czystego procesu formowania i wyżarzania pozostawia mniej miejsc, w których może rozpocząć się korozja.

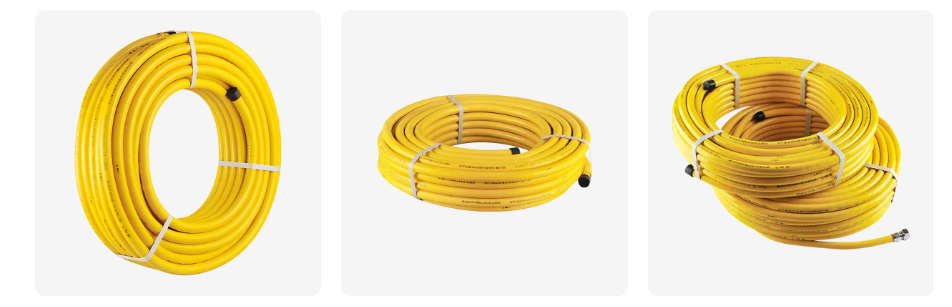

Hurtownia falistego węża gazowego ze stali nierdzewnej, odpornego na korozję ZLR-05 Zhejiang Zhenlong to hurtownia w Chinach Wąż gazowy falisty ze stali nierdzewnej, odporny na korozję dostawca ZLR-05 i firma OEM/ODM, Sta... Zobacz produkt → Jeśli wybierasz rurę główną dla całego systemu rurociągów gazowych, poszukaj zweryfikowanych certyfikatów materiałowych i jednolitej geometrii pofałdowań. A Rura gazowa falista ze stali nierdzewnej 304 o stałej grubości ścianki zapewnia przewidywalną wartość bazową dla wartości ciśnienia, wytrzymałości na zginanie i długoterminowej trwałości.
Hurtownia rur gazowych falistych ze stali nierdzewnej 304 ZLR-02 Dostawcy, Firma Zhejiang Zhenlong to hurtowi dostawcy rur gazowych ze stali nierdzewnej 304 ZLR-02 w Chinach i firma OEM/ODM,... Zobacz produkt → Zagrożenia instalacyjne: klejenie, zginanie i ochrona mechaniczna
Błędy montażowe powodują więcej incydentów bezpieczeństwa CSST niż wad materiałowych. Najlepiej udokumentowanym problemem są uszkodzenia spowodowane piorunami. Jeśli system CSST nie jest połączony elektrycznie, pobliskie uderzenie pioruna może wywołać różnicę potencjału elektrycznego pomiędzy rurką a pobliskim uziemionym metalem. Ta różnica potencjałów może wytworzyć łuk w cienkiej ścianie ze stali nierdzewnej, powodując wyciek w postaci otworków. Przepisy krajowe, w tym NFPA 54 w Stanach Zjednoczonych, wymagają obecnie łączenia w systemach CSST. Ten krok nie jest opcjonalny, niezależnie od tego, jak wygodne było poprowadzenie rurki.
Drugim ważnym czynnikiem instalacyjnym jest ochrona mechaniczna. CSST można zginać ręcznie, ale tylko w zakresie minimalnego promienia gięcia określonego przez producenta. Powtarzające się zginanie w tym samym miejscu, załamanie w pobliżu złącza lub ostry kontakt z metalowym kołkiem mogą spowodować koncentrację naprężeń, która ostatecznie doprowadzi do pęknięcia. W przypadku linii przechodzących przez podłogi, ściany lub szafki zdecydowanie zaleca się stosowanie obudowy ochronnej. Właśnie dlatego Wbudowana w ścianę skrzynka rozdzielcza stała się nowym standardem bezpieczeństwa domowych węży gazowych : mocuje rurę na określonej drodze, utrzymuje ją z dala od ostrych krawędzi i zapewnia instalatorom czystą powierzchnię do podłączenia zaworu.
W przypadku instalacji podtynkowych wybierz skrzynkę ochronną o odpowiednich parametrach. Dobrze zaprojektowany Skrzynka rozdzielcza do wbudowania w ścianę ze stali nierdzewnej do domowego węża gazowego służy zarówno jako osłona mechaniczna, jak i strukturalne złącze dla zaworu odcinającego, dzięki czemu elastyczna rurka nigdy nie przejmuje ciężaru zaworu ani naprężeń wynikających z ruchu ścianki.
Hurtowa skrzynka rozdzielcza ze stali nierdzewnej w zakopanej ścianie do domowego węża gazowego Dostawcy, Co Zhejiang Zhenlong to hurtownia w Chinach, skrzynka rozdzielcza do zakopywania w ścianie ze stali nierdzewnej dla dostawców domowych węży gazowych i firmy OEM/ODM, firma ze stali nierdzewnej... Zobacz produkt → Armatura i zawory: gdzie właściwie zaczynają się wycieki
Kiedy instalatorzy i właściciele domów opisują wyciek CSST, punktem awarii prawie zawsze jest połączenie gwintowe, nakrętka dociskowa lub korpus zaworu, a nie środek rury. Ta prosta obserwacja wyjaśnia, dlaczego okucia nie zostały przemyślane; stanowią warstwę krytyczną dla bezpieczeństwa całego systemu dostarczania gazu.
Zawory kulowe z solidną podstawą izolują urządzenie w celu konserwacji. Trójniki rozprowadzają gaz do wielu wylotów. Puszki ścienne ustawiają zakończenie w kontrolowanej pozycji. Każdy element musi mieć geometrię uszczelnienia pasującą do końca rury falistej, a typ gwintu musi odpowiadać lokalnym przepisom dotyczącym gazu (na przykład NPT w Ameryce Północnej lub BSP na wielu innych rynkach). Jeżeli rurka, złącze i zawór pochodzą od tego samego producenta, zgodność jest udokumentowana; Mieszanie marek na linii gazowej jest powszechnym, ale możliwym do uniknięcia ryzykiem instalacyjnym.
Jeśli praca wymaga dodatkowej wytrzymałości w kuchni lub środowisku przemysłowym, poświęć trochę czasu na jej sprawdzenie jak prawidłowo wybrać wąż gazowy ze stali nierdzewnej w oplocie metalowym przed określeniem zespołu. Owijka metalowa zwiększa odporność na ścieranie i wytrzymałość mechaniczną, ale zmienia także sztywność zginania i konstrukcję końcówek, dlatego wymaga własnej, dokładnej oceny.
Weryfikacja bezpieczeństwa w fabryce: jakość produkcji i zgodność
Certyfikat na stronie internetowej to nie to samo, co system produkcyjny, który konsekwentnie produkuje bezpieczną tubę. Oceniając dostawcę CSST, zapytaj o analizę materiału, kontrolę procesu spawania i końcową próbę ciśnieniową. Oto konkretne kroki oddzielające dojrzałą fabrykę od prostego importera rur.
Zhejiang Zhenlong Energy Equipment Technology Co., LTD. to jeden z producentów, który podąża tą zdyscyplinowaną ścieżką. Firma z siedzibą w Yuyao w stanie Ningbo obsługuje obiekt o powierzchni 40 akrów, w którym znajduje się budynek fabryczny o powierzchni 30 000 metrów kwadratowych, 30 linii produkcyjnych do spawania i formowania oraz dwie linie produkcyjne do ciągłego wytwarzania wodoru w postaci stałej. Materiały przychodzące i wychodzące sprawdzane są za pomocą spektrometru z bezpośrednim odczytem składu metalu, a gotowe zespoły weryfikowane są za pomocą testerów szczelności przepływu. Firma posiada licencję Chińskiej Republiki Ludowej na produkcję specjalnego sprzętu w zakresie rurociągów ciśnieniowych, posiada raporty certyfikacyjne CE wydane przez krajowe centrum badawcze i jest członkiem China Urban Gas Association. To nie są plakietki ozdobne; stanowią one dowód na to, że faktycznie istnieją punkty kontrolne w zakresie identyfikowalności materiałów, spawania i testowania szczelności.
| Sprawdź element | Dlaczego to ma znaczenie | Sygnał „Idź/Nie idź”. |
|---|---|---|
| Gatunek stali nierdzewnej i grubość ścianki | Określa naddatek na korozję i ciśnienie znamionowe | Certyfikat materiałowy zgodny z zamówionym gatunkiem |
| Jednorodność falistości | Nieregularne fale powodują koncentrację naprężeń | Równy skok i głębokość na całej długości |
| Zainstalowany przewód łączący | Zapobiega wyładowaniom łukowym wywołanym przez piorun przez ścianę | Zgodnie z NFPA 54 / przepisami lokalnymi zmierzona rezystancja jest niska |
| Przestrzegany promień zgięcia | Ostre zakręty powodują fałdowanie i skracają trwałość zmęczeniową | Żadnych załamań, żadnych owalnych deformacji na żadnym zakręcie |
| Kompatybilność dopasowania | Niedopasowane gwinty lub powierzchnie uszczelniające powodują nieszczelności | Złącze i zawór pochodzą z tej samej rodziny systemów |
| Próba ciśnieniowa po montażu | Przed serwisowaniem potwierdza szczelność całego zespołu | Ciśnienie próbne utrzymuje się przez wymagany czas |
Często zadawane pytania dotyczące bezpieczeństwa CSST
Czy CSST wymaga klejenia?
Tak. Niezwiązany system CSST jest bardziej podatny na wyładowania łukowe wywołane piorunem. Postępuj zgodnie z normą NFPA 54 i lokalnymi przepisami elektrycznymi, aby połączyć rurkę przed oddaniem jej do użytku.
Czy CSST można zainstalować na zewnątrz?
Tylko jeśli produkt ma wyraźne oznaczenie dotyczące ekspozycji na zewnątrz pod kątem narażenia na promieniowanie UV i korozję. Standardowy żółty CSST pokryty PVC jest zwykle przeznaczony do wewnętrznych rurociągów gazowych.
Jaki jest minimalny promień zgięcia dla CSST?
Zależy to od średnicy rury i konstrukcji ścianki. Zawsze przestrzegaj minimum podanego przez producenta; zginanie powyżej tego limitu spowoduje pofałdowanie.
Jak zweryfikować certyfikowany produkt CSST?
Poproś o licencję na produkcję rurociągów ciśnieniowych, raport z testów strony trzeciej i wszelkie certyfikaty specyficzne dla rynku, takie jak CE. Jeśli to możliwe, sprawdź numer raportu.
Jak długo wytrzymuje CSST ze stali nierdzewnej 304?
W suchym środowisku wewnętrznym, przy odpowiednim wiązaniu, zwykle oczekuje się, że 304 CSST wytrzyma kilka dziesięcioleci. Narażenie na działanie chloru lub uszkodzenia mechaniczne skracają tę żywotność.
Czy okucia są równie ważne jak sama rura?
Statystycznie najczęściej zgłaszane nieszczelności występują na zakończeniach i zaworach. Zainwestuj w dopasowane łączniki tego samego producenta i dokręć je zgodnie ze specyfikacją.
